Não basta instalar um aterramento em uma edificação que a mesma já estará adequada para o funcionamento de equipamentos e sem riscos para seus ocupantes. O uso de esquemas de aterramento incorretos levam a mau funcionamento de equipamentos eletrônicos, queima de equipamentos elétricos e riscos de choque elétrico para as pessoas.
A seguir veremos quais são os tipos diferentes esquemas de aterramento existentes no Brasil conforme a norma NBR-5410 – Instalações elétricas de baixa tensão.
Esquemas de aterramento citados na NBR-5410
Dependendo da maneira como um sistema é aterrado e qual é o dispositivo de proteção utilizado, os esquemas de aterramento em baixa tensão são classificados pela NBR-5410 em três tipos:
- Esquema TN
- Esquema TT
- Esquema IT
Onde:
1ª letra – Situação do neutro em relação à terra:
- T = um ponto diretamente aterrado;
- I = isolação de todas as partes vivas em relação à terra ou aterramento de um ponto através de impedância;
2ª letra – Situação das massas da instalação elétrica em relação à terra:
- T = massas diretamente aterradas, independentemente do aterramento eventual de um ponto da alimentação;
- N = massas ligadas ao ponto da alimentação aterrado (em corrente alternada, o ponto aterrado é normalmente o ponto neutro);
Outras letras (eventuais) – Disposição do condutor neutro e do condutor de proteção:
- S = funções de neutro e de proteção asseguradas por condutores distintos;
- C = funções de neutro e de proteção combinadas em um único condutor (PEN: condutor de proteção e neutro).
Esquema TN
O esquema TN neutro da fonte é diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. Podem ser de três tipo:

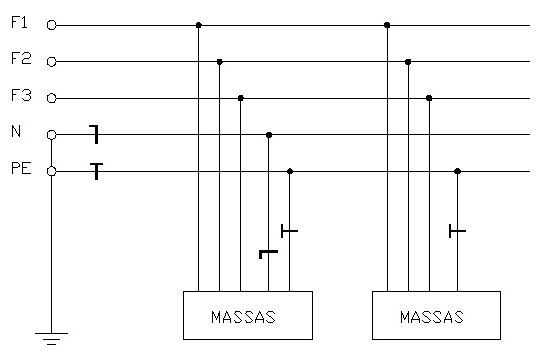

1 – Esquema TN-S: o condutor neutro e proteção são distintos;

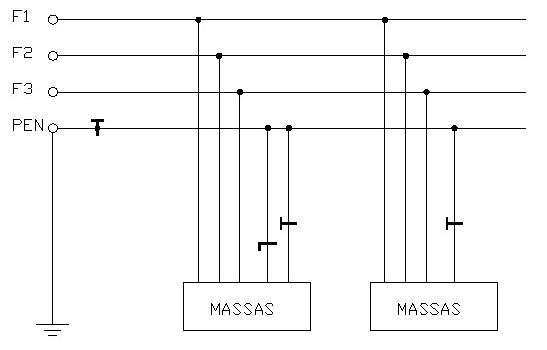

2 – Esquema TN-C: os condutores neutro e de proteção são combinadas em um único condutor (PEN)

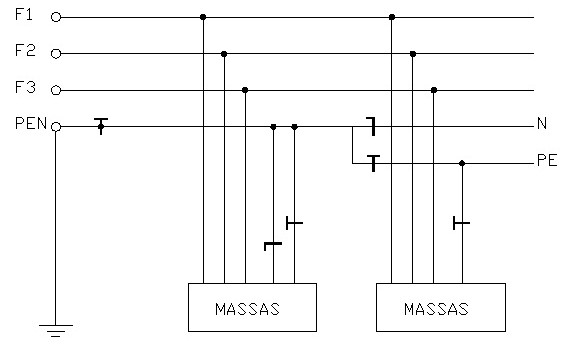

3 – Esquema TN-C-S: o condutor neutro e proteção são combinados em uma parte da instalação e separados em outra parte.

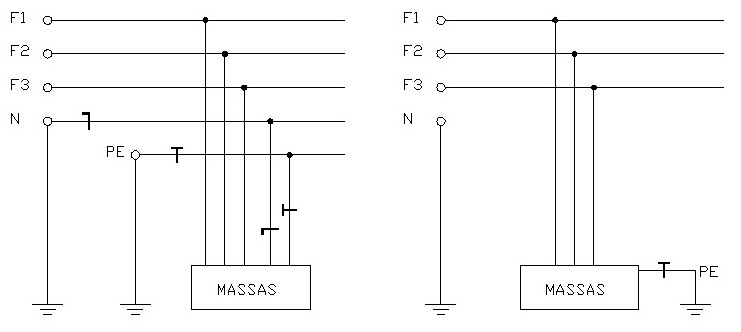

Esquema TT
Possui o neutro diretamente aterrado, estando as massas da instalação ligadas a um eletrodo de aterramento independente eletrodo de aterramento do neutro.
Esquema IT
O
neutro é isolado da terra ou conectado através da inserção de uma
impedância de valor elevado (resistência ou indutância). As massas são
aterradas em eletrodos de aterramento distintos do eletrodo de
aterramento da alimentação.
Conclusão
Existe uma necessidade diferente de aterramento para cada edificação, equipamento e sistema elétrico, a qual varia conforme a finalidade, o método de construção/fabricação e a presença de pessoas em contato ou no entorno.
